排ガス処理
エヌ・イー ケムキャットの排ガス処理触媒は省エネルギーと地球環境保全に貢献します。
エヌ・イー ケムキャットは貴金属触媒の技術をベースとして、多様な排ガスを浄化するための触媒を提供してきました。近年、大気汚染物質の除去に加え、気候変動対策として温室効果ガスの低減が強く求められるようになっています。触媒メーカーの社会的責任として、大気汚染物質の除去技術と省エネルギー技術で温室効果ガスの低減に貢献する「環境触媒」ソリューションの提案を進めていきます。
エヌ・イー ケムキャットの触媒化学技術は、環境浄化とエネルギー回収利用に役立ちます。
省エネルギーと大気汚染防止において、特にVOC（揮発性有機化合物）の除去が大きな課題となっています。当社排ガス処理触媒（弊社製品名：DASH）は当社の貴金属触媒製造ノウハウの結晶であり、様々な分野で多くのお客様から素晴らしい評価をいただいています。
産業排ガスに含まれる炭化水素や一酸化炭素は、大気公害の主原因物質です。DASHはこれらの汚染物質を低温でも完全に酸化・分解し、ガスの処理過程において生まれる熱エネルギーを回収し有効活用できます。大気汚染や臭気公害の防止、VOC除去、省エネルギー、排熱回収のためにDASHをご活用ください。
環境触媒の特徴
- あらゆる臭気物質に対し高い処理効果が得られます
-
酸化分解反応に必要な活性表面積が多いため、比較的少量の触媒によって大量のガスを効果的に処理できます。ハニカムタイプの場合幾何学面積が大きいので、球体タイプの約半量の触媒で効率よく臭気を除去できます。
- 他の燃焼方式に比べて省エネルギーです
-
臭気除去で処理するガスの温度は通常150-350℃です。したがって燃料費は直接燃焼法に要する費用の半分以下です。ガス中に含まれる物質の濃度が高ければ、触媒層で酸化分解する際に生成される熱量で、DASHと熱交換器を利用し自燃させることができます。
- 安定した効果と長い触媒寿命が期待できます
-
DASH触媒は、10年以上使われ続けている例は数多くあります。DASH触媒は耐熱性と機械的強度に優れています。
- 触媒燃焼は二次汚染の心配はありません
-
汚染物質を低温で酸化除去するため、触媒被毒となる、サーマルNOxは形成されません。また気相反応なので、排水処理も必要ありません。
- 使用済触媒は貴金属を回収できるので経済的です
-
使用された触媒から貴金属が回収（パラジウム回収、白金回収）でき、回収後の貴金属は新たな触媒製造に使用することが可能です。またご要望に応じて精製貴金属をエヌ・イー ケムキャットが買い取ることもできます。
| 項目 | 触媒燃焼法 | 直接燃焼法 | 蓄熱燃焼法 |
|---|---|---|---|
| 処理温度 | 200～400℃ | 700～800℃ | 850℃以上 |
| 脱臭効率 | ◎ | ◎ | 〇 |
| ランニングコスト | 〇 | × | ◎ |
環境触媒のラインナップ
| 種類 | 触媒シリーズ | サイズ | 活性種 | 用途・特徴 |
|---|---|---|---|---|
| 球状 | DASH-200 | 2-4mmφ、4-6mmφ | Pt | VOC除去、臭気除去 |
| DASH-200D | 2-4mmφ、4-6mmφ | Pd | CH4除去 | |
| DASH-630MC | 4-5mmΦ | ベースメタル | 耐Siグレード | |
| ハニカム | DASH-20M | 150mm□×50mm | Pt | VOC除去、臭気除去 |
| DASH-30D | 150mm□×50mm | Pd | CH4除去、N2O分解 | |
| SHR | 150mm□×50mm | Pt/Pd | 耐熱グレード | |
| GEC-01 | 150mm□×50mm | Pt/Rh | 非選択式NOx除去 |
事例：排ガス処理 [DASH-220]
処理物質の酸化特性曲線
触媒：DASH-220, 空間速度：20,000h-1
DASH適用例
触媒：DASH-220, 空間速度：20,000h-1
| 処理物質 | 温度（℃） | 処理前（ppm） | 処理後（ppm） |
|---|---|---|---|
| ベンゼン | 210 | 380 | <1（臭気無し） |
| トルエン | 210 | 320 | <1（臭気無し） |
| m-キシレン | 210 | 270 | <1（臭気無し） |
| メチルエチルケトン | 220 | 380 | <1（臭気無し） |
| メチルイソブチルケトン | 250 | 270 | <1（臭気無し） |
| メチルアルコール | 150 | 830 | <1（臭気無し） |
| ホルムアルデヒド | 150 | 410 | <1（臭気無し） |
| アクロレイン | 180 | 500 | <1（臭気無し） |
| 酢酸 | 350 | 590 | <1（臭気無し） |
| 酪酸 | 250 | 370 | <1（臭気無し） |
| 酢酸エチル | 350 | 350 | <1（臭気無し） |
| フェノール | 300 | 380 | <1（臭気無し） |
| m-クレゾール | 300 | 320 | <1（臭気無し） |
| メチルメルカプタン | 350 | 130 | 検出せず |
| エチルメルカプタン | 350 | 50 | 検出せず |
| 硫化水素 | 350 | 830 | 検出せず |
| アンモニア | 220 | 500 | <1（臭気無し） |
| トリメチルアミン | 220 | 40 | <1（臭気無し） |
| 一酸化炭素 | 150 | 4000 | <1 |
事例：温室効果ガス削減ソリューション（メタン酸化反応）[SHR-F]
- 低濃度〜高濃度のメタン処理に適用可能です。また低温でも高い活性を発現します。
- 高風量向けの高スループットタイプ、低濃度（ppmオーダー以下）まで低減可能なポリッシングタイプなどのラインナップがあります。
- ガードベッドによる触媒被毒対策もご提案できます。
事例：温室効果ガス削減ソリューション (硝酸プラント用N2O分解反応)
2つの方式で極限まで低減できます。
- 1グローバルでの実績があるBASF社の2次方式用触媒
- 2エヌ・イー ケムキャット独自開発の3次方式用触媒
弊社開発の3次方式用触媒では次の特徴があります。
- 省エネルギー
- 低温高活性であることから、N2O分解反応に必要なエネルギー投入量を抑えることが出来ます。
- 既存プロセス保持 （装置設置箇所の自由度の高さ）
- 低圧損の3次方式であるため硝酸製造量を維持したままN2O排出量の低減が可能です。既存の脱硝設備を維持したまま、N2O分解設備を追加導入できます。
| 方式 | 供給元 | 触媒タイプ | 形状 |
|---|---|---|---|
| 2次方式 | BASF | O4-80シリーズ O4-90シリーズ |
押出品・ハニカム |
| 3次方式 | NECC | D800シリーズ | ハニカム |

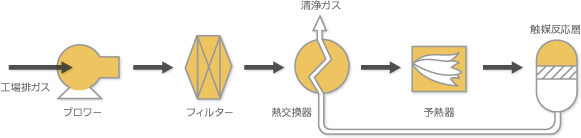

触媒燃焼悪臭除去プロセスの一例
触媒層設計の参考情報
| 触媒形状 | 空間速度（SV） | 触媒層高 |
|---|---|---|
| 粒触媒 | 20,000h-1 | 150mm以上 |
| ハニカム触媒 | 40,000h-1 | 200mm以上 |
| 触媒シリーズ | 推奨常用温度 | 触媒層出口上限温度 |
|---|---|---|
| DASH-20 | 500℃以下 | 550℃ |
| DASH-20M | 500℃以下 | 550℃ |
| DASH-200D | 550℃以下 | 600℃ |
| DASH-30D | 550℃以下 | 600℃ |
| SHR | 700℃以下 | 800℃ |
主な実績業種
- 化学工場
- エナメル電線塗装
- 家電製品塗装
- グラビア印刷
- オフセット印刷
- 金属印刷
- ビニール塗装
- 積層板
- 樹脂加工
- インク製造
- ゴム製造
- 製紙工場
- ダイキャスト（鋳型鋳造）
- ブローン・アスファルト
- 鶏糞乾燥
- 下水処理場（曝気槽、ポンプ室）
- 食品加工（コーヒー、ジュース、カレー）
- 焼却炉
- その他
